筆電拆機換電池及風扇 HP 14s-cf1




這台不到兩萬大洋的筆電,兩年多來一切正常。最近不曉得什麼原因,風扇聲音越來越大,更糟的是有奇怪卡拉-卡拉的怪音,而且越來越大聲。真擔心哪天風扇罷工,連帶整台筆電熱瘋了,代誌就大條了!

另外一個是筆電的通病,應該是所有充電設備的症頭,電池越來越沒力。現在幾乎不能離開充電器了,更談不上移動裝置,只能乖乖待在插座旁。而且電腦一開機就自動偵測出電池「有問題」!需要檢測,檢測完畢當然是紅字!

只好上各大賣場看看有沒有適合的零件可以替換,看來看去只有蝦X有貨。有趣的是附近剛開了一家蝦X店到店,不用運費!也就是不用再寄到便利商店取貨,省去運費,直接到店到店取貨付款。

不囉唆,拆機吧!

↓將筆電翻面,明顯有兩顆螺絲,其他螺絲藏在壓條下


↓先卸下兩顆明顯的十字螺絲

↓接著在壓條的邊邊慢慢挖開,這壓條靠筍孔及一點點的黏膠固定,為避免斷裂,要一點一點地挖....

↓挖開壓條後,露4根螺絲,另有兩個筍孔(沒有螺絲)

壓條的螺絲也是一般十字型,不需要特殊的工具,就能轉開,只是他的尺寸跟明顯外露的2根螺絲不太一樣,要小心保存.

接下來將筆電豎起來,螢幕張開一半,從網路孔附近開始慢慢撥開....

↓從比較多插孔的位置(這裡比較軟)開始插縫隙



↓豎起來比較好操作

↓拆下外蓋的主機

↓拆下的外蓋,沒什麼髒

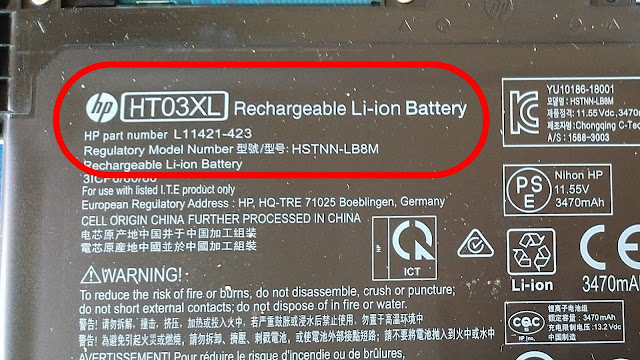

↓電池的型號-HT03XL,不要買錯

↓新舊電池比一比,上面是舊的,下面是新購的,都是原廠HP的


↓雖然電池上有8個螺孔,但這台筆電只用到四根螺絲(上3下1)

轉開螺絲後,將電池垂直拿起;由於電池的接頭不是排線,是一種「壓扣」,壓下就卡住,拉上就脫離。

↓電池的接頭


↓取出電池後的樣子

接下來就換上新電池,鎖上螺絲就搞定了!


然後是換風扇..............


↓新舊風扇比一比,重點是要拆兩根螺絲及一個排線接頭,注意線路是如何的....



↓線路接頭要慢慢從兩側塑膠部份推移...

換新風扇要先連接線路,再鎖螺絲,而且線路有被壓住的感覺...

↓換上新風扇了


不急著鎖上外蓋,先開機看看風扇有沒有轉,若沒有轉代表線路沒接好........

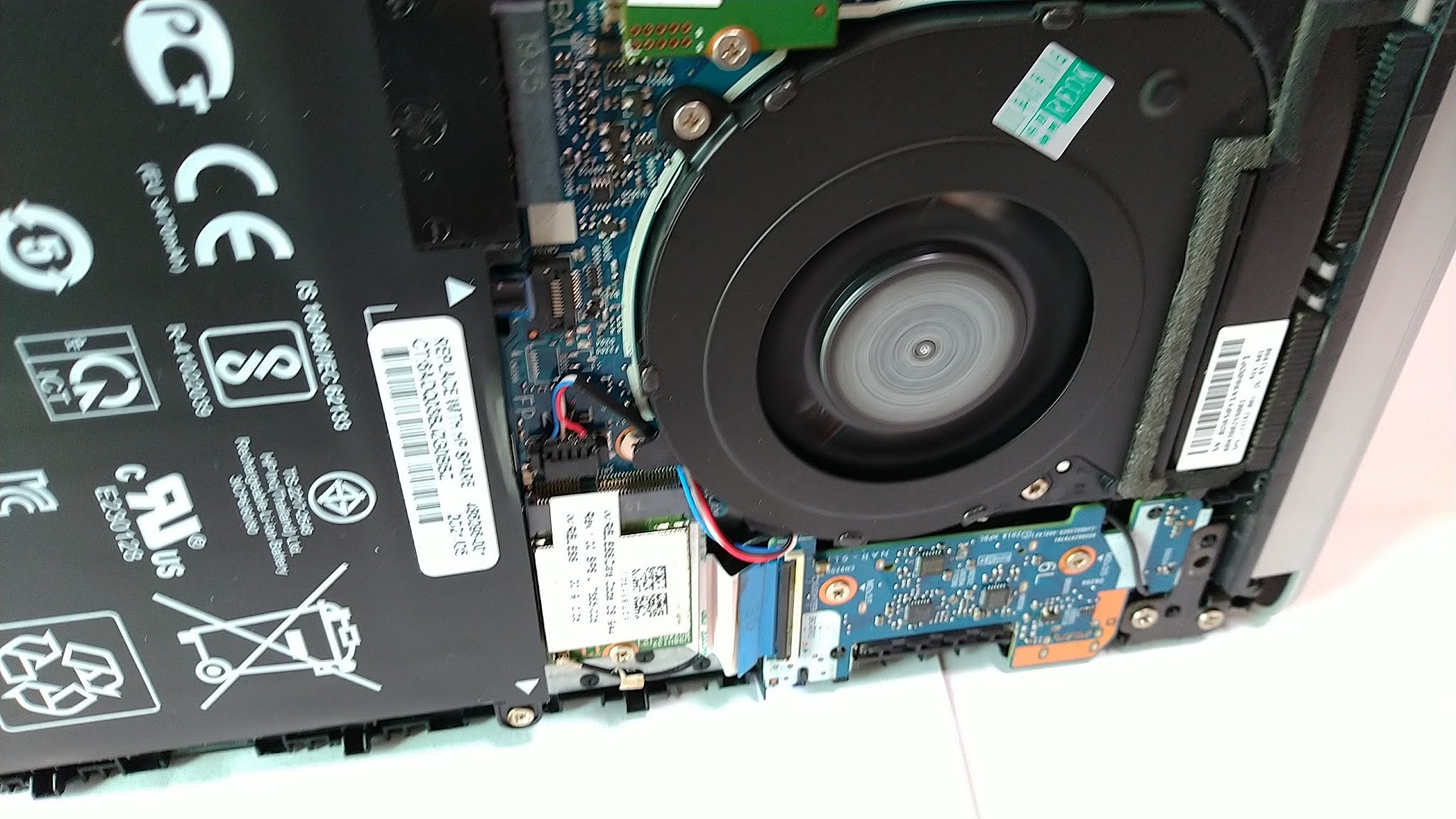

↓確定風扇有旋轉,再將外蓋恢復原狀


功德圓滿,再撐三年..........

============ END =============
